La camera di prova della fiamma del cavo per i cavi elettrici sotto tiro condiziona l'integrità del circuito

La camera di prova della fiamma del cavo per i cavi elettrici sotto tiro condiziona l'integrità del circuito

Norme

IEC 60331-21

Prove per gli stati dei cavi elettrici sotto tiro - integrità del circuito - parte 21: Procedure e requisiti - cavi di tensione nominale fino a e includendo 0,6/1,0 di chilovolt

Specificazione

2. Cavo e linea principio del cavo di progettazione della macchina della prova di combustione di integrità:

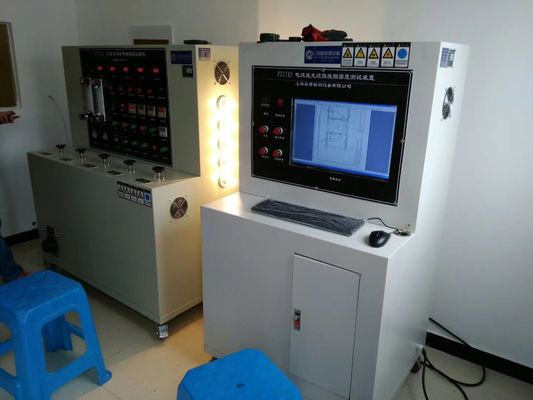

Il tester del fuoco di integrità del cavo e del cavo è diviso in tre parti: la scatola di combustione, la struttura di combustione ed il gruppo di regolazione, che sono individualmente mobili. Ogni dispositivo è fornito di macchine per colata continua al fondo per movimento e risanamento facili. Un dispositivo utilizzato per i cavi e cavi che richiedono la linea integrità quando usando una fiamma con una temperatura meno di 750 di ° la C (controllo del calore emesso) per la singola prova di fuoco

Cavo e linea parametri tecnici del cavo della macchina della prova di combustione di integrità:

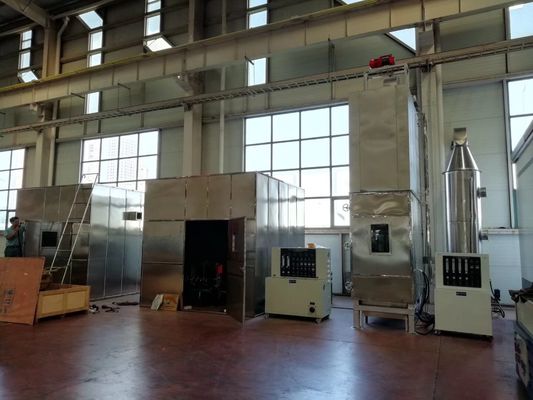

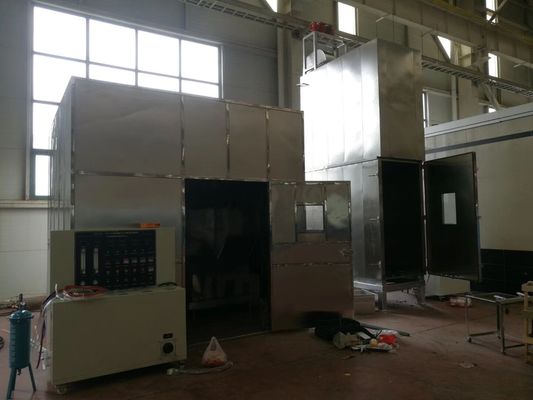

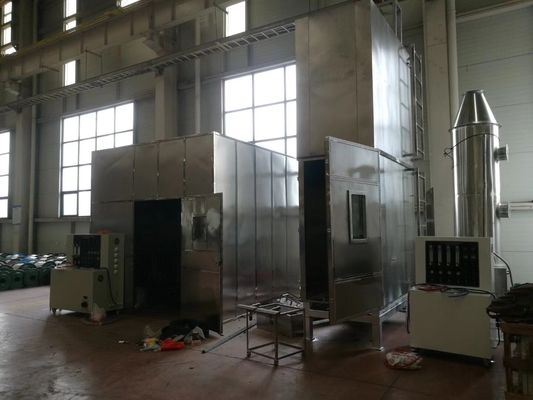

1. Progettazione della camera di combustione

È riparato al sostegno del ferro di angolo con un materiale adatto per formare l'intera camera di combustione cubica.

Camera di combustione: dimensioni interne: metri cubici di totale 27 di 3M x 3M x 3M.

Può essere la struttura del muro di mattoni o la struttura del piatto d'acciaio, selezionata dai clienti

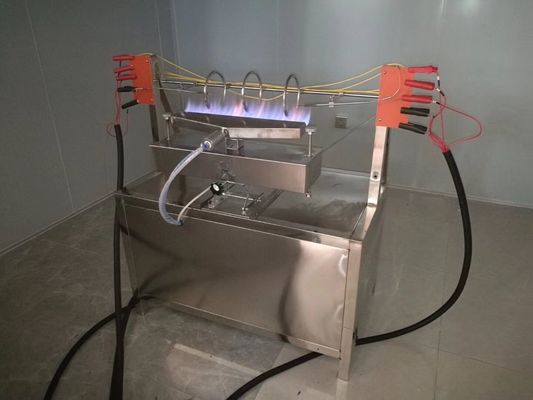

2. Supporto del campione: Il campione consiste di due o tre supporti di anello del metallo con un diametro interno di circa 150 millimetri.

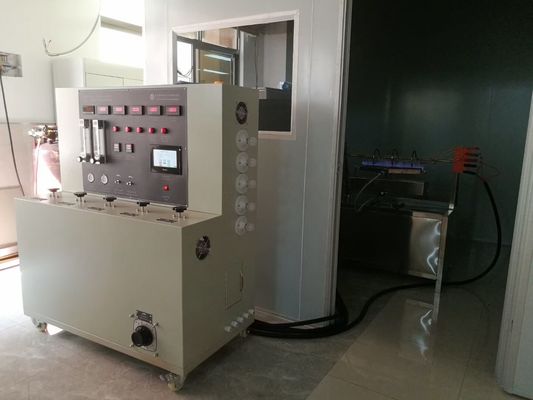

3. Dispositivo bruciante:

(1) torcia per saldature: Un bruciatore del propano con una lunghezza nominale di 500 millimetri e di una larghezza di 15 millimetri per un ugello con un miscelatore Venturi.

(2) misuratore di portata: metro del flusso d'aria: 80L/min, misuratore di portata del propano: 5L/min

(3) la composizione del sistema di controllo della torcia per saldature: valvola regolante la pressione, candela piezoelettrica, dispositivo di estinzione della fiamma, termocoppia del controllo della temperatura,

Fonte del gas (di proprietà dalla vostra società), dispositivo di accensione, gasdotto, misuratore di portata, miscelatore Venturi,

Torcia per saldature, valvola a sfera, linea aerea, bottiglia dell'aria compressa (di proprietà dalla vostra società)

(4) temporizzatore: 0~99.99s/m/h può essere messo arbitrariamente

(5) dispositivo di accensione: per accensione automatica

(6) regolatore di temperatura: consiste delle due temperature che controllano le sezioni,

Gamma di temperature: 0~1000°C può essere messo arbitrariamente.

4. linea carico:

(1) trasformatore della prova: 3000VA tre (2) tensione di prova: AC1000V

(3) corrente della prova: 3A
