Macchina della prova di piegatura del cavo dell'attrezzatura di prova di laboratorio dell'UL 87, angolo di curvatura 10 - 180° regolabile

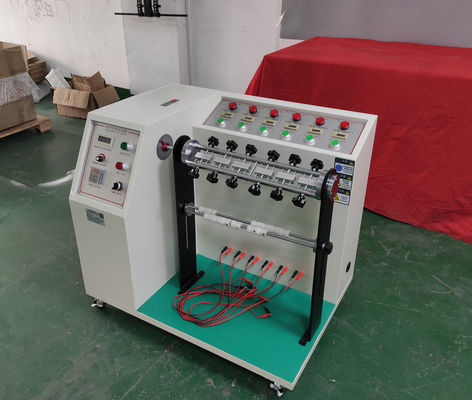

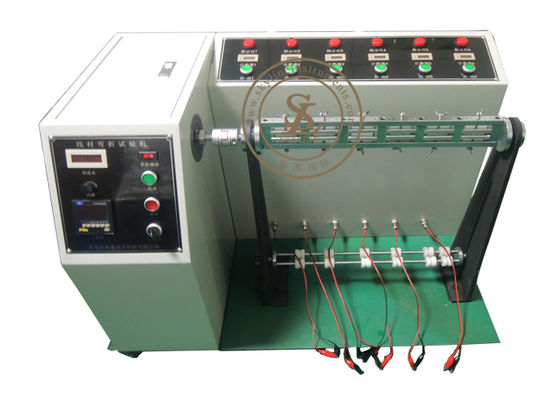

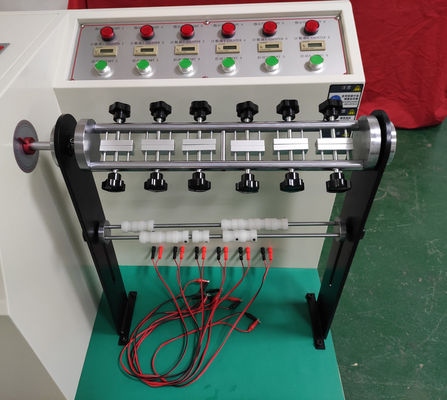

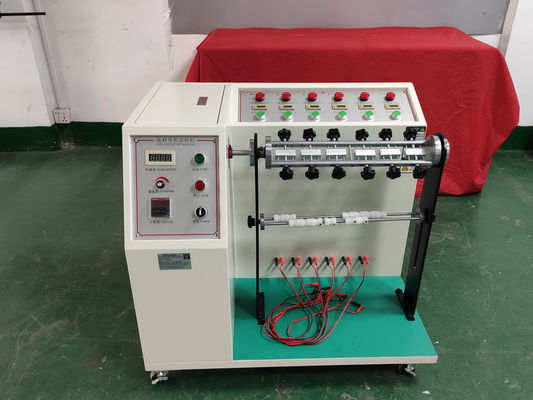

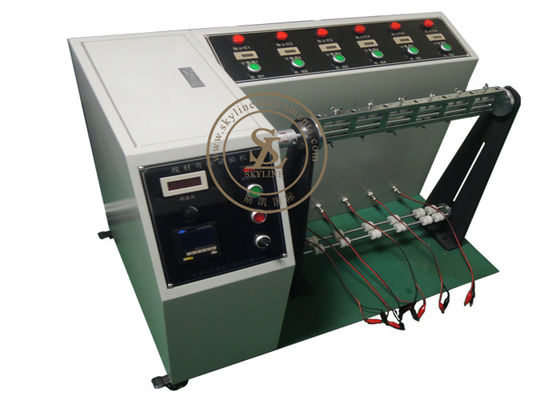

SL-T110 macchina regolabile della prova di piegatura del cavo dell'UL 87 di angolo di curvatura 10-180°

Uso

Il filo di piombo della spina della prova e la resistenza alla flessione del cavo, possono essere contati automaticamente allo stesso tempo mostrano la resistenza del conduttore del cavo, la linea tratteggiata di piegamento materiale della prova e possono fermare automaticamente l'operazione.

Caratteristiche

Questa macchina è guidata dal motore elettrico della velocità, che funziona uniformemente ed ha a basso rumore.

Le componenti chiavi sono la prestazione affidabile dell'importazione, vari quadranti si applicano, di modo che la vostra prova accurata e fruttuosa.

Parametri tecnici

Istruzioni di operazione

1, adeguamento di angolo di curvatura: Apra la porta della macchina della prova, allenti la ruota motrice del motore e la vite del collegamento, muove la scanalatura di scorrevole nella posizione del cursore, di modo che l'indicatore sul meccanismo dell'oscillazione per verificare l'angolo richiesto e poi il rafforzamento della vite della biella e della ruota motrice.

2, saranno provette provate di breve collegamento bifilare (quale la linea multiconduttore è il breve collegamento nell'ordine anche usato, formante un percorso) ed allora premuto sul dispositivo della prova.

3, la provetta attraverso la leva di limite e come richiesto appendere il peso dei pesi corrispondenti, i due centri dell'esemplare poi sono collegati con il morsetto dell'alligatore sulla colonna di collegamento del posto di lavoro corrispondente, il dado di fissaggio della leva di limite è allentato, l'altezza della leva è regolato su e giù per soddisfare la richiesta della prova ed il dado di rafforzamento è stretto e la posizione di limite è riparata.

4, prova il numero delle regolazioni: Mantenga il contatore totale del Qing 0 bottoni, stampa che la corrispondenza si abbottona, vedrete i cambiamenti facenti scorrere digitali dello schermo LCD, fissate i tempi richiesti della prova e poi il coperchio si è chiuso.

5, stampa i 0 bottoni del contatore di ogni stazione di prova per eliminare ancora zero.

6, girano sull'interruttore di accensione e poi sul campione del commutatore di inizio del gruppo per cominciare, il singolo commutatore di arresto all'intera fermata. Premi il bottone «di inizio» sul pannello di controllo per regolare lentamente la velocità richiesta per la prova indicante del governatore. La prova di piegatura comincia. La prova si ferma automaticamente quando la prova raggiunge il numero di volte predeterminato

7, il pannello della macchina hanno la singoli fermata/commutatore di arresto, quando il commutatore è in un singolo stato di arresto, verificanti il processo di qualunque insieme della sconnessione, la macchina per smettere di lavorare, voi possono rimuovere il campione dopo il pulsante di avvio per continuare a provare. Quando il commutatore è nello stato del punto, avete bisogno di 6 gruppi di tutto staccati per smettere di lavorare.
