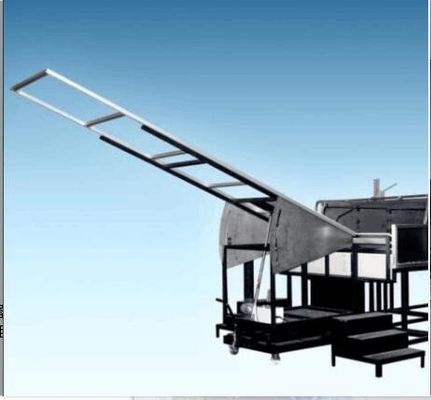

Apparecchiatura di collaudo del fuoco del tester UL790 di infiammabilità dei materiali da costruzione delle coperture del tetto

Apparecchiatura di collaudo di infiammabilità, apparecchiatura di collaudo del fuoco dell'UL 790 delle coperture del tetto

Introduzione degli strumenti

Il sistema di prova di combustione del tetto è uno strumento per simula le circostanze reali per valutare la resistenza al fuoco dei tetti e delle componenti. Sotto questo circumsance di A1.82m, della B 2.4m e della C 3.9m al grado del grado A~C per la valutazione del campione. Allo stesso tempo, può applicarsi alla prova del rallentamento della fiamma delle componenti delle cellule fotovoltaiche.

Parametri tecnici

Prova di infiammabilità di ASTM E 108 del materiale di rivestimento del tetto
Prova di infiammabilità UL790 del materiale di rivestimento del tetto
Prova di infiammabilità di NFPA 256 del materiale di rivestimento del tetto
Assemblea delle cellule fotovoltaiche di IEC 61730-2, appendice A, prova di protezione antincendio, propagazione di fiamma

Caratteristiche principali

a. Materiale di tetto del compensato, dimensione: (w) 1300 x 1000 (D) x 120 (H), usato per l'installazione dei campioni.

b. Un tavolo di controllo non infiammabile che ha installato all'estremità del tavolo di controllo può impedire il fallimento da sotto il tavolo di controllo.

c. L'acciaio inossidabile che il bordo a forma di ventaglio può regolare l'angolo della prova, la dimensione è: (l) 1440 x 940 (H) millimetro.

d. La struttura principale è usata per sostenere il supporto della prova ed è una struttura d'acciaio resistente alla corrosione, la dimensione è: (l) 1020 x 1000 (D) x 1473 (H) millimetro.

e. L'assemblea incombustibile del bordo montata sulla parte frontale della gronda e dei cornicioni simulati struttura e sulla fiamma dal bruciatore per estendere il campione, la dimensione è: 330 (w) x 2130 (D) x 584 (H) millimetro.

f. Il tasso del flusso d'aria del pannello di prova è 19 + 8 km/ora (5.5m/sec) ed ha configurato il monitoraggio dell'anemometro.

g. Il tubo indipendente di convulsioni può aria in uscita dall'esterno del laboratorio.

h. La presa d'aria è fornita di un filtro dal favo e di un'entrata del gas per installare la foglia della guida.

i. Lo strato regolabile di turbolenza in una condotta che rinforza la velocità del vento e riduce la turbolenza. L'acciaio inossidabile non cambierà la posizione con il cambiamento della pressione di vento.

j. Il materiale della presa d'aria è fatto di acciaio inossidabile con anticorrosivo e la resistenza ad alta temperatura, la dimensione è: 2130 (w) x 762 (H) x 3000 (l) millimetri.

k. Il fan è 220V, 50HZand trifase. La velocità del vento può essere regolata automaticamente con il sistema inverso. La portata minima è 300m3/min.

l. L'invertitore ha la funzione della velocità infinitamente variabile, che può regolare la funzione fra 0-100%.

m. I bruciatori a gas (per fuoco, propagazione di fiamma e la prova intermittenti di marca di volo) 1.12M lungo, diametro di 60.3mm e dal lato del pannello di prova ha una larghezza 0.91M di 12.7mm lungamente fenduto.

n. Il bruciatore a gas può fornire 22000Btu/min (387kWh) e può regolare automaticamente la portata del gas secondo tre generi di gradi di combustione di A, della B e del C.

o. Il sistema di accensione automatico assicura la sicurezza della prova. E l'alta pressione di minimo dell'elettrodo dell'accensione è il misuratore di massa 1.8kVp, che controlla la portata del gas secondo le norme differenti. Classe A & B: 21000 ~ 22000 BTU/MIN (369 ~ 387 KWH) 10 minuti, classe C: 18000 ~ 19000 BTU/MIN (316 ~ 334 KWH) 4 minuti.

p. Il sistema dell'acquisizione dei dati è scritto nella lingua di programma di LabView. Ed il bordo dell'acquisizione dei dati è fornito alla società del Ni degli Stati Uniti.

q. Il sistema dell'acquisizione dei dati consiste di seguenti parti:

modulo di input della termocoppia del bit del ① 16

modulo di input di conversione del modulo del bit del ② 16

Modulo dell'immissione dei dati e di uscita del ③

modulo di uscita di conversione del modulo del bit del ④ 12

piastre di appoggio della depressione dei ⑤ 4 e 8

Modulo di tempo di Labview del ⑥

Tempo di Labview del ⑦/modulo di Ethernet

r. Sistema informatico

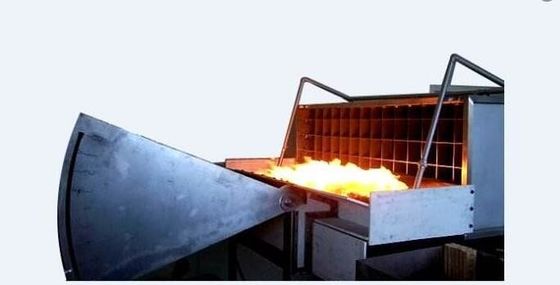

s. Il sistema di prova di marca fornisce ad un bruciatore a gas una fiamma capace di inghiottire il materiale bruciante e la temperatura del bruciatore a gas può essere regolata a 880± 10 C

t. Una maglia metallica può sostenere il materiale ed il vassoio è rotabile facilitare la combustione completa di materiale.
