Strumenti Co., srl dell'orizzonte
Fabbrichiamo soltanto l'attrezzatura di prova di laboratorio
Sales & Support:
Dettagli:
Termini di pagamento e spedizione:
|
| ORIZZONTE: | Tester del gocciolamento | Altezza del carro armato del gocciolamento: | 200mm ~ 2000mm |
|---|---|---|---|
| Materiale: | acciaio inossidabile di 3042 b | Gioco del foro del gocciolamento: | 20 * 20mm. |
| Carro armato del gocciolamento: | × 1000 del × 1000 50mm | Zona gocciolante: | 0.64m2; |
| Evidenziare: | Prove ambientali attrezzature,Macchina test ambientale |
||

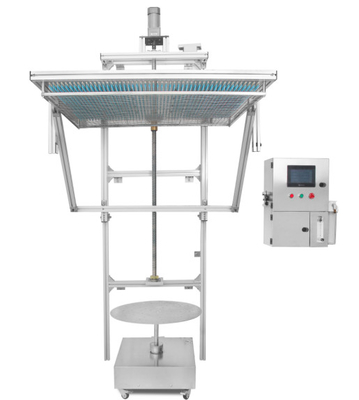

La funzione principale di questa apparecchiatura è testare le prestazioni fisiche e altre prestazioni correlate dei prodotti in condizioni di tempo atmosferico simulato per prodotti come prodotti elettrici ed elettronici, lampade, armadi elettrici, componenti elettrici, automobili, motocicli e loro componenti e parti.Dopo il test, attraverso il test per determinare se le prestazioni del prodotto soddisfano i requisiti al fine di facilitare la progettazione, il miglioramento, il collaudo e l'ispezione del prodotto.
IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Veicoli stradali
1. È applicabile al test di impermeabilità di IPX1 e IPX2.
2. Struttura della colonna, funzionamento stabile dell'attrezzatura;Il telaio principale può essere imballato nel suo insieme, il che è conveniente per il trasporto e consente di risparmiare tempo di installazione in loco.

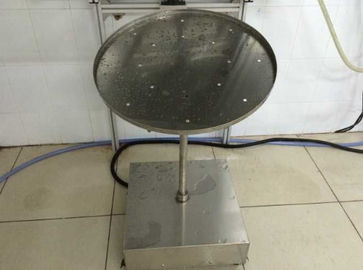

3. Il telaio dell'apparecchiatura è realizzato in lega di alluminio di alta qualità e il giradischi campione è realizzato in lamiera di acciaio inossidabile SUS304 # per garantire l'assenza di ruggine dopo un uso prolungato.
4. Piastra a goccia di pioggia: design sottovuoto, realizzato in acciaio inossidabile ad alta resistenza alla ruggine, resistente.
5. Sollevamento della piastra della goccia di pioggia: viene utilizzato un paranco elettrico di alta qualità per controllare la piastra della goccia di pioggia, che può essere sollevata delicatamente.
6. La posizione di contatto dell'ugello è in ottone conico, che può sostituire rapidamente l'ago;Una copertura protettiva in rete di acciaio inossidabile è installata sotto l'ago per impedire efficacemente alla testa dell'operatore del test di toccare accidentalmente l'ago del test.
7. Flusso di gocciolamento: il flussometro è dotato di una valvola di regolazione, che può essere regolata manualmente e con precisione.
8. Il pannello di gocciolamento della pioggia può essere sollevato e abbassato automaticamente e l'ugello si fermerà automaticamente quando si trova a 200 mm dal punto più alto dell'oggetto testato (rilevato dall'interruttore fotoelettrico).
9. Ha la funzione di asciugatura ad aria compressa.Al termine del test, l'acqua in eccesso nel gocciolatoio può essere rimossa per evitare di bloccare il foro stenopeico a causa di ristagni e incrostazioni prolungati.
10. La fase del campione utilizza un motore passo-passo e la velocità di rotazione e l'angolo standard possono essere impostati con precisione sul touch screen.Lo standard IPX1 richiede una velocità di 1r/min;Può completare automaticamente i requisiti del test angolare IPX2: quattro posizioni gocciolano pioggia per 2,5 minuti rispettivamente.
11. Il giradischi è dotato di una presa di alimentazione campione (AC220,10A).Il tempo di accensione e spegnimento dell'alimentazione del campione può essere controllato tramite il programma: spegnimento (0-999 min) - accensione (0-999 min) - spegnimento (0-999 min), che è applicabile all'accensione e spegnere il campione durante il test.
12. I componenti di controllo principali sono touch screen da 7 pollici + PLC Panasonic;I componenti elettrici sono marchi importati come LS e Omron;Il processo di cablaggio deve soddisfare i requisiti delle norme nazionali, il layout del quadro elettrico deve essere ragionevole, il cablaggio deve essere solido e i segni devono essere chiari.
13. La base dell'attrezzatura è dotata di 4 rotelle mobili con freno a nastro per un comodo movimento e fissaggio.
| Parametri strutturali | |
| Zona gocciolante | Circa 1000*1000 mm |
| Dimensioni esterne dell'attrezzatura | L*P*A mm(1230*1340*2420mm) |
| Apertura a goccia | ￠0,4 mm |
| Distanza tra i fori di gocciolamento | 20*20 mm |
| Diametro giradischi | ￠600 mm |
| Altezza del giradischi | 600 mm |
| Parametri funzionali | |
| Velocità del flusso delle precipitazioni | 1-3mm/min |
| Modalità di regolazione del flusso | Regolazione manuale |
| Altezza di sollevamento del pannello gocciolatoio | 1000—1800 mm possono essere regolati |
| Gamma di sollevamento della tavola rotante | Non sollevabile (tipo fisso) |
| Cuscinetto del giradischi | 50 kg |
| Inclinazione del giradischi | 0°或15°°(direzione orizzontale) |
| Velocità del giradischi | 1 giri/min (IPX1) |
| Tempo di prova | 0-999 min |
| Dispositivo di protezione di sicurezza | Protezione da perdite, protezione da cortocircuito, protezione anticollisione |
| Parametri elettrici | |
| Alimentazione elettrica | 220V |
| Potenza | 1,0 kw |
Profili in alluminio a cremagliera
Guida SU304 # acciaio inossidabile
Paranco elettrico AC220V
Gocciolatoio sottovuoto SU304 # realizzato in acciaio inox
Giradischi SU304 # realizzato in acciaio inossidabile
Porta aghi salvagoccia in ottone
Ago di gocciolamento Φ0.4mmSU304 # acciaio inossidabile
Controllore PLC
Touch screen a colori da 7 pollici
Motore passo-passo per giradischi
Interruttore di dispersione 20A, 2P
Elettrico a bassa tensione /
Relè DC24V
Alimentatore switching 24V, 50W
Misuratore di portata a pannello in vetro LZT-15
Filtro depuratore d'acqua monostadio da 10 pollici
Raccordi per tubi PVC + SU304 # acciaio inossidabile
Ago ugello ago SU304 # acciaio inossidabile
