Fornace bruciante verticale della prova dell'apparecchiatura di collaudo di infiammabilità di iso 3008-2007

Fornace bruciante verticale della prova dell'apparecchiatura di collaudo di infiammabilità di iso 3008-2007

Applicazione

Adatto a prova di fuoco delle porte e delle assemblee dello schermo girevole installate all'apertura dei membri verticali della divisione; quali le porte a battente, porte del perno, portelli scorrevoli orizzontali, portelli scorrevoli verticali, (portelli scorrevoli collegati compresi e porte sezionali), prova delle saracinesche, l'altro scivolamento, porte di piegatura, porte di falda, pannelli di resistenza al fuoco che possono muoversi nella parete.

Conformità with le norme

conformemente porte della prova di fuoco ad iso 3008-2007 «ed Assemblea» «metodi di prova della saracinesca del fuoco per lo sviluppo dell'elemento I: Requisiti generali della prova»; conformemente a NFPA «metodo di prova del fuoco della porta antincendio»

Parametri tecnici

1. Composizione nello strumento: fornace della prova di fuoco, sistema di misura di flusso del gas, misura del sistema di misura di temperatura e di pressione e sistema di controllo.

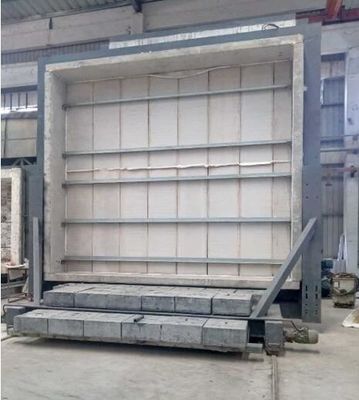

2. fornace della prova di fuoco: per la fornace verticale della prova, dimensione 3M x1.2M (lungo) x3M (profondo) (alto) (può essere personalizzato)

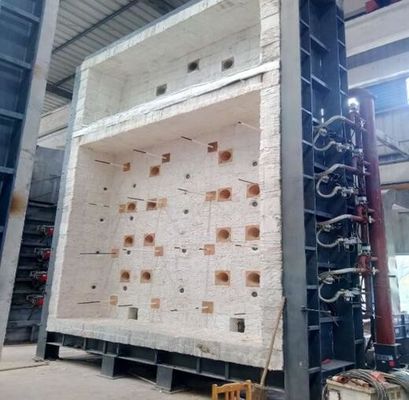

3. Struttura della fornace; la struttura della struttura d'acciaio è usata per formare la parete di fornace con il mattone refrattario in mezzo alla struttura della struttura d'acciaio. Il lato interno della parete di fornace è fatto del materiale di isolamento termico resistente ad alta temperatura con una densità maggior di 1000kg/M3. Il lato esterno è avvolto con l'acciaio di colore, lo spessore del materiale del rivestimento refrattario di forni è 65mm e la temperatura della prova della temperatura nella fornace spetta a 1250°C. che la fornace è prodotta, installata ed allineante e provato nella nostra fabbrica e smontato nel ricaricamento adatto secondo la funzione di preregolamento della vostra società. Le parti sono imballate e trasportate nel rimorchio.

4. L'uso di combustibile: gas naturale (di proprietà d'utente)

Sistema di misura di temperatura

1. Termocoppia nella fornace: La fornace adotta una termocoppia K tipa del silicio del nichel-cromo-nichel con un diametro di cavo di 2.0MM secondo GB/T 16839,1, un'intelaiatura di acciaio inossidabile termoresistente con un materiale termoresistente nel mezzo e un'estremità calda. La lunghezza della manica di sporgenza non è di meno di 25MM, complessivamente 5, l'accuratezza della temperatura sono <>

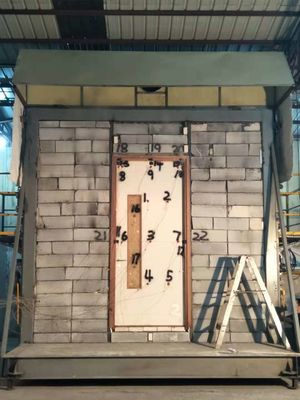

2. Misura di temperatura in superficie del fallimento: una termocoppia di 0.5mm con un diametro di 0.2MM e un diametro di 12MM su un piatto di rame rotondo, conformemente alla grande termocoppia del silicio del nichel-cromo-nichel specificato in GB/T16839.1. Dovrebbe coprire le fodere dell'amianto di lunghezza e una larghezza di 30MM e uno spessore di 2.0MM. Complessivamente 28

3. Misura media di temperatura: 8 termocoppie, adatti a GB/T7633-2008 e a GB/T17428-2009

4. Misura di temperatura massima: 20 termocoppie possono misurare la doppia porta con la lastra con una larghezza massima di 1200mm.

5. Termocoppia mobile: misurato dal termometro infrarosso

6. Termocoppia interna: 4 termocoppie, adatte a misurare la temperatura interna della condotta di ventilazione.

7. Misura di temperatura ambiente: Una termocoppia inguainata con un diametro di 3,0 millimetri è utilizzata, che si conforma alla termocoppia K tipa del grande silicio del nichel-cromo-nichel specificata in GB/T16839.1.

8. Misura di pressione nella fornace: sonda di misurazione a forma di t, ± di misurazione 2pa di accuratezza. tre

9. Sistema di caricamento: facendo uso di un sensore di pressione da misurare

10. Strumento di misura di deformazione: facendo uso dello strumento di misura elettronico di deformazione

11. Sonda della scanalatura: fatto secondo la norma GB/T9978.1

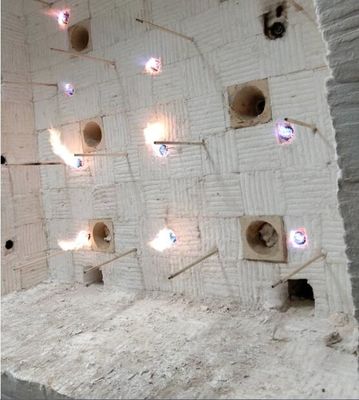

12. Ugello bruciante: 8 bruciatori ad alta velocità sono incastonati nelle pareti di fornace da entrambi i lati, 4 da ogni lato. Fornisce il calore stato necessario per riscaldare la fornace.

13. Fumo dello scarico: Tre fori di scarico sono installati nella parete di fornace dal lato posteriore della parete di fornace per collegarsi al condotto di scarico dietro ed il gas di combustione nel corpo della fornace è scaricato. Controlli la pressione.

14. Esame del foro del fuoco: Ci sono due fori del fuoco sulla parete laterale posteriore del corpo della fornace per osservare la superficie del fuoco e la fiamma della provetta durante la prova.

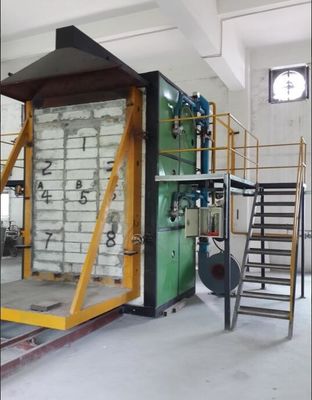

15. Dispositivo di caricamento: Adotta un carretto, che è 3.5M alti e 3.0M ampi ed è composto di carrozzeria e di piattaforma della provetta. La carrozzeria è progettata con quattro ruote a terra, che possono essere mosse sulla ferrovia. La piattaforma della prova: struttura d'acciaio quadrata di 3.0m*3.0m. Durante la prova, la piattaforma della provetta con la provetta è stata sollevata sul corpo del veicolo con una gru elettrica, quindi il carretto è stato spinto nella posizione della prova ed è stato riparato e poi la prova è stata iniziata.

16. Parte di controllo elettrica: Software di configurazione di magnetocardiogrammi e programma dello SpA facendo uso del computer industriale integrato incastonato. Inclusione: interfaccia di controllo principale, interfaccia della curva di temperatura della fornace, interfaccia di temperatura della provetta, interfaccia dell'annotazione di storia ed interfaccia di determinazione di parametro.

17. Verifichi la superficie coperta della fornace: circa 20 metri quadri
